opencvsharp 영상처리 프로그래밍(1) c# opencv

이번장에서 알아볼것은 opencv를 통해 c#에서 영상을 어떻게 처리하는지 알아볼것이다.

opencv(Open Source Computer Vision Library)가 먼지 간략하게 설명하자면,

​

크로스플랫폼(Windows, Linux, OS X(Mac),iOS,Android) 과 실시간 이미지 프로세싱에 중점을 둔 라이브러리로서 상업적 사용이 무료이다.(가장 큰 장점)

​

처음에 Gary Bradsky라는 사람에 의해 1996년 인텔이 개발을 주도했으나, 지금은 인텔은 손을 완전히 뗀 상태고, 이후 Vadim Pisarevsky, Stanley, Willow Garage등 많은 사람들이 이 프로젝트를 리딩했었고,

C언어만 지원했던 1.x버전에서 2.x버젼부터는 스마트 포인터 스타일을 활용해 c++을 지원하기 시작했고, 과서 C스타일(IpIImage)의 코드는 현재 레거시로만 남아있는데 여전히 잘동작은 한다. Python을 공식 지원한 이래 현재는 라이브러리쪽이 C++보다 파이썬이 가장 먼저 나올만큼 파이썬에서 대세로 자리잡고있는 추세이다. 특히 , 요즈음 딥러닝 관련 프로그래밍이 파이썬으로 진행되면서 opencv 파이썬 라이브러리 사용빈도가 매우 늘었다.

​

이 같은 현장의 가장 큰 이유는 픽셀단위의 접근이 빈번하게 이뤄진다면 당연히 C++이 빠르긴 하지만 딥러닝처럼 단순한 매트릭스 연산을 할경우 numpy와 opencv의 궁합이 엄청나게 좋아서 월등히 편리하기 때문이다.

또한 라이브러리 인터페이스가 버젼별로 C++과 달리 상이하지않고 안정적이여서 파이썬에서 월등하다.

​

c# 프로그램에서는 이번장에서 opencv 랩핑 라이브러리인 opencvsharp으로 대체할 것이다. opencv는 크로스플랫폼에 대단히 강점으로 거의 모든 언어에 가능하다고 보면 된다.

​

BSD라이선스를 사용해서 무료로 상업적으로 사용해도 무료이다. 이 때문에 특별히 어려운 영상처리는 유료로 유명한 MIL등을 쓰긴하지만 거의 대부분의 영상처리에서 사용한다고 해도 과언이 아닌다. 영상처리가 조금이라도 들어간다면, 필수적으로 사용하는 라이브러리라고 봐도 무방하다. 기능이 매우 방대해서 opencv에 있는것을 왠만ㅁ큼만 다 사용할줄 알아도 영상처리 고수라고 해도 과언이 아닌다. 응용방법이 매우 방대하다.

​

주요 알고리즘으로

​

이진화(binarization)- 주로 길이같은거 재거나 엣지 같은 형태 추출할때 사용많이함.

​

노이즈 제거(noise removal) -선형 및 비선형 이미지 필터링 같은

​

외곽선 검출(edge detection)

​

패턴 인식

​

기계 학습(machine learning)

​

ROI(Region of Interest)설정 - 색 공간 변환, 히스토그램등 같은

​

이미지 변환(image warping)

​

하드웨어 가속

​

등이 있다.

​

이번장에서 c# 프로그램으로 opencv를 알아볼것은 opecv를 c#용으로 래핑할 opencvsharp으로

​

진행할것이다.

​

우선 첫번째,

​

c# 프로그래밍에서..

​

opencvsharp을 쓰는 이유

앞에서 설명하다 시피 opencv가 크로스플랫폼을 지원해서 거의 모든 언어로 가능

(ios랑 android면 자바와 object-c같은 언어도 지원하는거니)

​

한데 opencvsharp을 쓰면 함수이름이 거의 똑같은걸 써서 서로 포팅하기가 너무 편하기 때문이다.

​

그리고 무엇보다 상업적으로 사용해도 무료인데다가 완성도도 굉장히 높아서 쓸수밖에 없다

​

물론 정말 정밀한 작업할때는 현장에서 MIL도 많이 쓰긴한다.

​

​

포팅할때 함수를 참고할때는

​

shirt.github.io 여기 사이트 참고하면.

위와 같이 거의 모든 함수들에 대해 자세히 설명하고 있다.

​

필요할때 찾아보시면 매우 유리하다.

​

이제 다음으로,

​

opencvsharp 초기 설정

우선 비쥬얼스튜디오에서

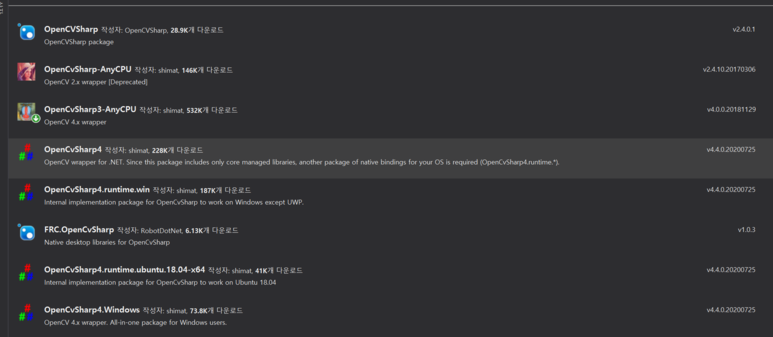

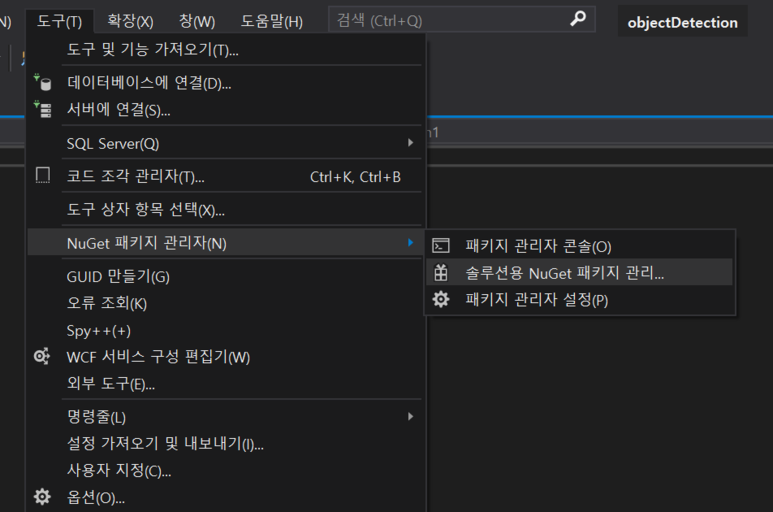

도구-> nuget패키지 관리자 -> 솔루션용 nuget패키지 관리에서 opencvsharp을 찾아서 설치.

4.0버젼 깔아도 되고 4.4버젼깔아도 상관은 없다.

​

예제에서는 4.0버젼을 깐 코드이다. 그런데 4.4도 테스트해보니 함수가 더 정밀하게 랩핑된 느낌이라 되도록 4.4 쓰기를 대신에 opencv용 pictureboxIpI이 없어지고 그냥 picturebox를 사용해야 되는게 다르긴 하다.

​

우선 패키지 설치가 끝났으면 ,

​

using 함수를 통해 라이브러리를 활성화 시키고,

using OpenCvSharp;

기본적으로 카메라의 영상을 가져오는거 테스트.

​

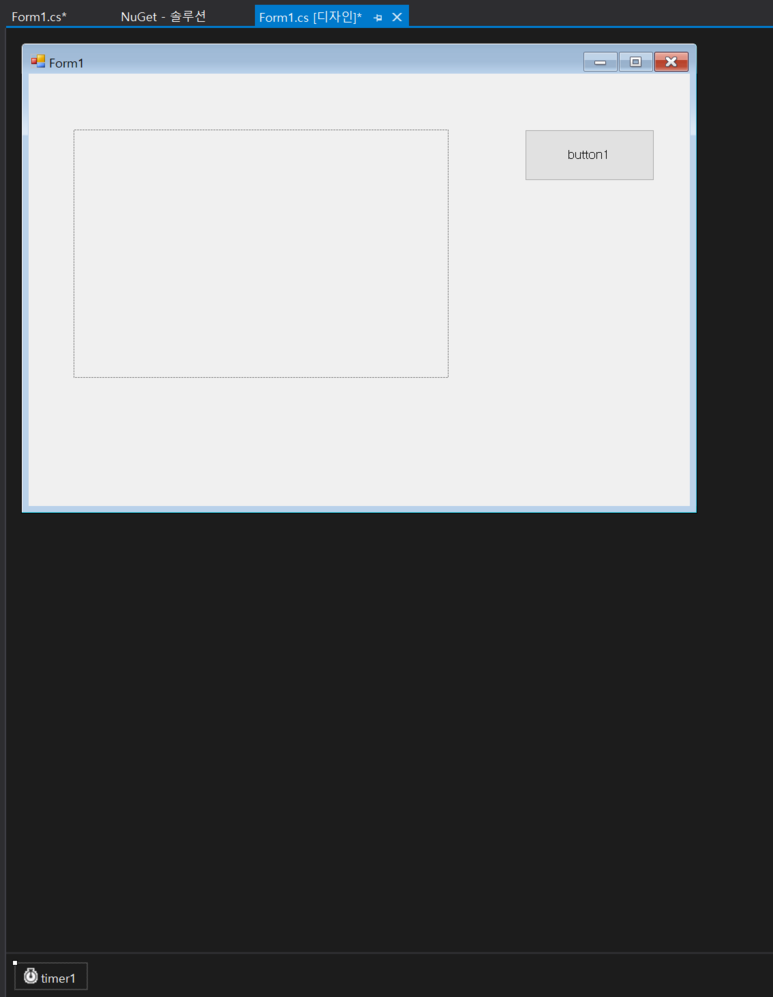

picturebox와 timer , 그리고 영상 가져올거 테스트할 버튼하나를 디자이너에 배치후.

​

버튼 더블 클릭해서 이벤트 생성 후,

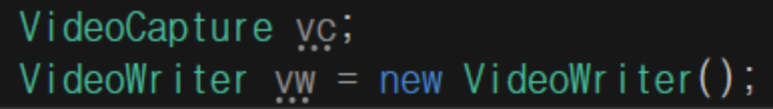

카메라 영상 가져올 전역변수 두개 생성

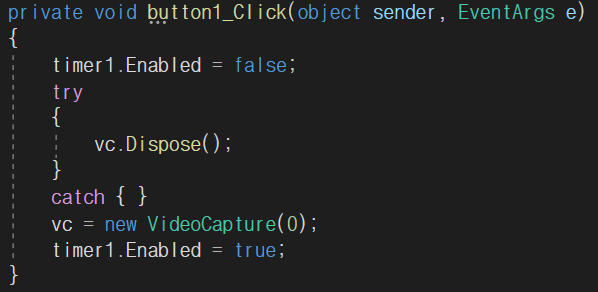

이제 버튼을 누르면 영상을 가져올 버튼 이벤트 코딩

VideoCapture(0)의 안에 0의 의미는 내장 카메라 0번 영상을 가져오겠다는 의미인데

http:로 된 영상을 가져오려면 아래와 같이 하면 된다.

vc = new VideoCapture(string.Format("http://192.168.0.23:8090/?action=stream");

위의 예제는 mjpgstreamer라는 패키지로 카메라를 동작시켰을때 가져오는것인데 이건 머 웹서버로 영상 송출하는 장비 어디서든 응용이 가능하다.

​

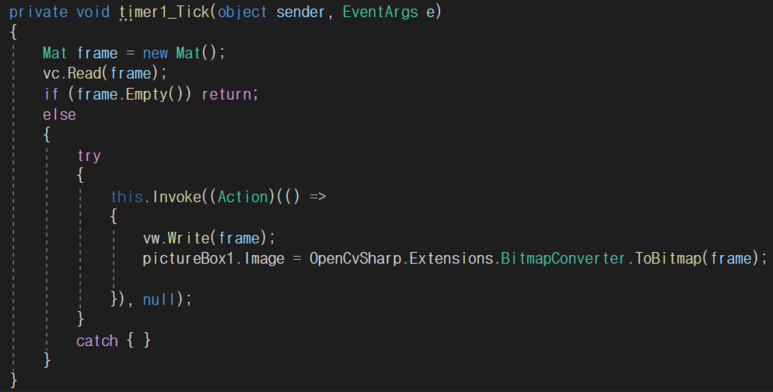

그다음에 타이머가 무슨 역활을 하냐면 마치 프레임처럼 몇밀리세컨드 마다 가져와서 영상처럼 보이게 한다. ㅋ딩은 아래와 같이 하면 된다.

위와 같이 코딩을 하면 이제 영상을 가져와서 편집할 준비가 된것이다.

​

물론 그냥 cv2.imRead()함수로 그냥 사진파일하나 읽어와서 테스트해도 되긴하는데

​

재미없지않나. 실시간 영상으로 테스트해야지.

​

c# 프로그래밍에서 얼마나 끊기지 않고 자연스럽게 할수 있는지 알수도 있고.

​

다음장에서 본격적으로 opencvsharp을 응용해서 코딩하는걸 시작해본다.

​

딥러닝을 이용해 영상처리까지 아마 긴 여정이 될거같다.
