Opencvsharp 탬플릿 매칭 c# (template Matching) opencv

이번장에서는 탬플릿 매칭을 opencvsharp을 이용해 진행하도록 하겠다.

자신의 플랫폼에 맞게 opencvsharp라이브러리를 nuget패키지에서 찾아서 추가하고



우선 간단하게 탬플릿 매칭에 대해 설명하면,(template matching)

​

입력영상에서 탬플릿 영상과 일치하는 부분을 찾는 기법으로서

​

영상 좌측 상단에서부터 우측 하단까지 모든 부분과 비교해서 스캔

​

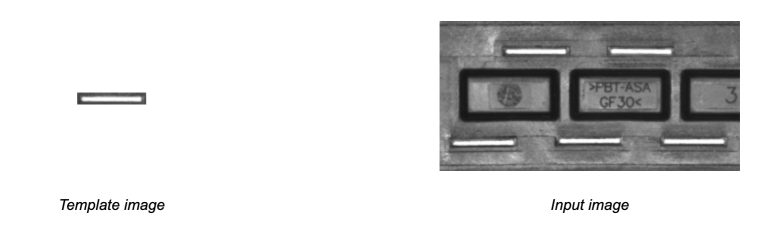

위처럼 탬플릿 이미지가 있을때 input 이미지에서 찾아서 검색하는데 단점으로는 회전 및 스케일링 된 물체의 매칭은 잘 안된다.

​

영상의 밝기 등에 덜 민감하게 정규화 과정이 필요하다.

​

탬플릿 매칭에는 6가지의 방법이 있는데

​

1. CV_TM_SQDIFF

픽셀의 제곱차를 이용하는 제곱차 매칭으로 탬플릿 T 를 탐색영역 I에서 이동시켜가며, 제곱의 합계를 계산에서 매칭되는 위치에서 작은값을 찾는다, 일치하면 0 이고 일치하지 않으면 값이 증가한다.

2. CV_TM_SQDIFF_NORMED

픽셀의 제곱차 매칭 방법에서 정규화 계수를 나눈 것으로 입력영상과 탬플릿 영상 사이의 조명의 차이가 있을때,

​

그 영향을 크게 줄여줘서 매우 유용하다.

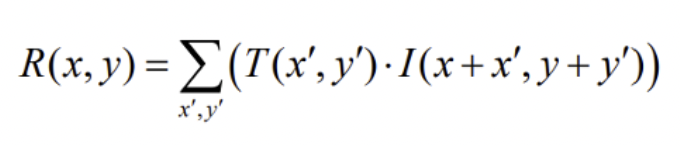

3. CV_TM_CCORR

상관관계 방법으로 탬플릿과 입력 영상의 곱을 제곱해서 모두 더해서 매칭 되는 위치에서 큰값을 가지므로, 일치할수록 매우 큰값이 리턴되고, 일치하지않으면 0까지 매우 작은 값이 리턴된다.

​

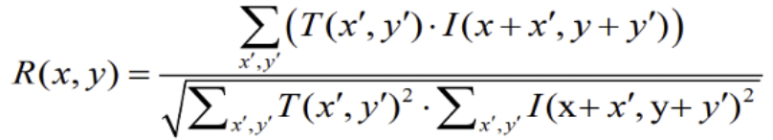

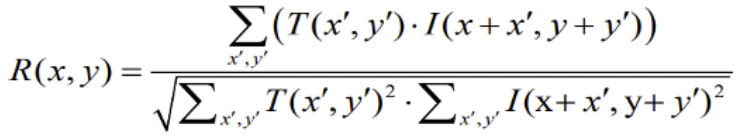

4. CV_TM_CCORR_NORMED

상관관계 방법에서 정규화 계수를 나눈것이다.

​

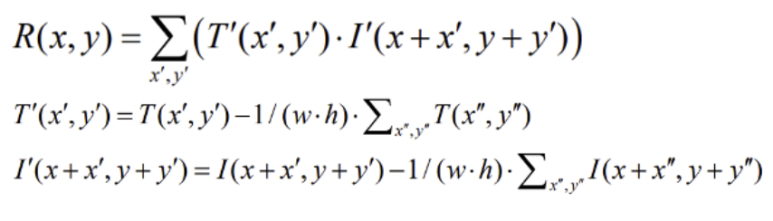

5. CV_TM_CCOEFF

역시 상관관계 방법으로 입력 영상 각각의 평균을 고려한 매칭을 수행해서 일치하면 1을 리턴하고, 불일치하면 -1, 두 영상사이 전혀 연관성이 없으면 0을 리턴한다. 보통 정확한 검출결과를 가지고 싶을때 사용하나 매우 느리다.

​

​

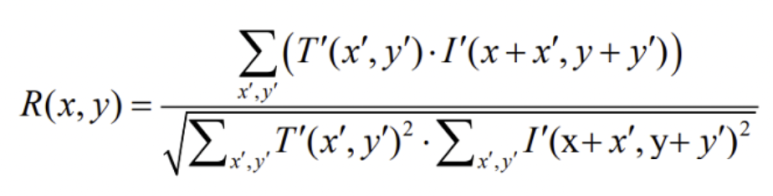

6. CV_TM_CCOEFF_NORMED

상관관계 방법에서 정규화 계수를 나눈것으로 리턴값은 CCOEFF방법과 동일하다.

​

영상에 따라서 맞는 방법을 사용하는데, 보통 CV_TM_CCOEFF_NORMED 을 많이들 사용하긴 한다.

​

이제 실제 사용예를 들어보자

​

c# wpf에 버튼과 image를 삽입하고

​

버튼눌렀을때, 찾을 이미지를 로드하고,

OpenFileDialog ofd = new OpenFileDialog();

ofd.Filter = "Image files (*.png;*.bmp;*.jpg)|*.png;*.bmp;*.jpg|All files (*.*)|*.*";
if (ofd.ShowDialog() == true)
{
    // string IMAGE_FILE = ofd.FileName;
    orin=Cv2.ImRead(ofd.FileName);
    ImageView.Source=WriteableBitmapConverter.ToWriteableBitmap(orin);
}

검색 버튼을 누르면 탬플릿 이미지를 찾아서 로드한뒤 찾는다.

OpenFileDialog ofd = new OpenFileDialog();

ofd.Filter = "Image files (*.png;*.bmp;*.jpg)|*.png;*.bmp;*.jpg|All files (*.*)|*.*";
if (ofd.ShowDialog() == true)
{
    // string IMAGE_FILE = ofd.FileName;
    match = Cv2.ImRead(ofd.FileName);
    using (Mat res = orin.MatchTemplate(match, TemplateMatchModes.CCoeffNormed))
    {
        double minval, maxval = 0;
        //찾은 이미지의 위치를 담을 포인트형을 선업합니다.
        OpenCvSharp.Point minloc, maxloc;
        //찾은 이미지의 유사도 및 위치 값을 받습니다.
        Cv2.MinMaxLoc(res, out minval, out maxval, out minloc, out maxloc);
        //  MessageBox.Show("찾은 이미지의 유사도 : " + maxval);
        OpenCvSharp.Rect rect = new OpenCvSharp.Rect(maxloc.X, maxloc.Y, match.Width, match.Height);
        Cv2.Rectangle(orin, rect, new OpenCvSharp.Scalar(0, 0, 255), 2);
        ImageView.Source = WriteableBitmapConverter.ToWriteableBitmap(orin);
    }
}

코드는 위처럼 매우 간단하게 구현되지만

​

실제로 이 탬플릿 매칭을 이미지 분석에서 잘 안사용하는데,

​

그 이유가 전체영상에서 다 찾아서 속도가 매우 느리며, 회전이나 스케일링된 영상에 매우 취약해서

​

잘안쓰게 된다. 단 간단하게 특정마케를 사용할때는 사용한다. 코드가 매우 간결하므로,

​

오히려 앞장에서 쓴 geometric 모델 파인더를 가장많이 사용하게 된다.
