파이썬 YOLO 텐서플로우 학습하기

이번장에서는 파이썬을 이용해서 yolo를 학습하는걸 할텐데 보통 다크넷을 통해 하면 텐서보드같은 유용한 툴을 못쓰므로 텐서플로우 를 이용해서 yolo를 학습하는걸 할것이다.

yolo가 먼지 모르는 분들은 전장에 설명해놓은거 참고하시기 바랍니다.

​

https://easytocoding.tistory.com/11



yolo가 다크넷을 기반으로 하기 때문에 학습할때 잘되는지 분석하려면 쉽지가 않다 그래서 이번에는 텐서플로우 를 통해 yolo 학습을 해서 tensorboard로 분석할수 있게 한다.

​

학습에 필요한 패키지는.

numpy>=1.18.2
scipy>=1.4.1
seaborn>=0.10.0
tensorflow=2.2.*
opencv-python==4.1.2.30
tqdm==4.43.0
pandas
awscli
urllib3

우선 텐서플로우 로 레이어를 모두 구현을 해야 되므로

​

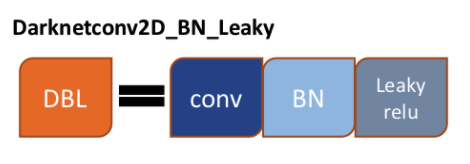

yolo v3의 구조를 살펴보면 다크넷 컨볼루션 레이어자체가 텐서플로우의 컬볼루션 레이어에 Batch

​

Nomarization을 하고 그다음 Leaky ReLU를 더한거랑 같은 구조랑 같고

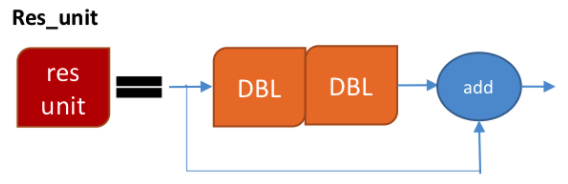

Residual 유닛은 다크넷 컨볼루션 레이어두개를 겹친걸 더한값과 같게 구현하면되고,

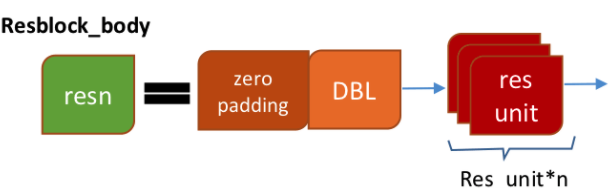

그렇게 구현한 Residual 유닛을 통해 Resdial 블록 을 구현하면 된다.

​

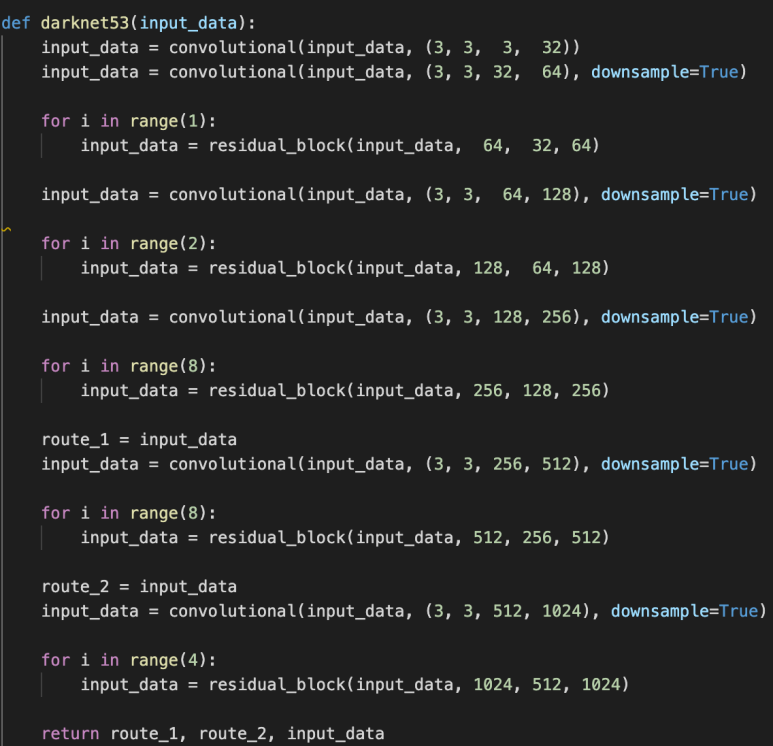

이걸 통해서 텐서플로우를 통해 yolov3을 구현하면 아래와 같이 된다.

​

def YOLOv3(input_layer, NUM_CLASS):
    route_1, route_2, conv = darknet53(input_layer)
    conv = convolutional(conv, (1, 1, 1024,  512))
    conv = convolutional(conv, (3, 3,  512, 1024))
    conv = convolutional(conv, (1, 1, 1024,  512))
    conv = convolutional(conv, (3, 3,  512, 1024))
    conv = convolutional(conv, (1, 1, 1024,  512))
    conv_lobj_branch = convolutional(conv, (3, 3, 512, 1024))

    conv_lbbox = convolutional(conv_lobj_branch, (1, 1, 1024, 3*(NUM_CLASS + 5)), activate=False, bn=False)

    conv = convolutional(conv, (1, 1,  512,  256))

    conv = upsample(conv)

    conv = tf.concat([conv, route_2], axis=-1)
    conv = convolutional(conv, (1, 1, 768, 256))
    conv = convolutional(conv, (3, 3, 256, 512))
    conv = convolutional(conv, (1, 1, 512, 256))
    conv = convolutional(conv, (3, 3, 256, 512))
    conv = convolutional(conv, (1, 1, 512, 256))
    conv_mobj_branch = convolutional(conv, (3, 3, 256, 512))

    conv_mbbox = convolutional(conv_mobj_branch, (1, 1, 512, 3*(NUM_CLASS + 5)), activate=False, bn=False)

    conv = convolutional(conv, (1, 1, 256, 128))
    conv = upsample(conv)

    conv = tf.concat([conv, route_1], axis=-1)
    conv = convolutional(conv, (1, 1, 384, 128))
    conv = convolutional(conv, (3, 3, 128, 256))
    conv = convolutional(conv, (1, 1, 256, 128))
    conv = convolutional(conv, (3, 3, 128, 256))
    conv = convolutional(conv, (1, 1, 256, 128))
    conv_sobj_branch = convolutional(conv, (3, 3, 128, 256))

    conv_sbbox = convolutional(conv_sobj_branch, (1, 1, 256, 3*(NUM_CLASS +5)), activate=False, bn=False)

    return [conv_sbbox, conv_mbbox, conv_lbbox]



​

​

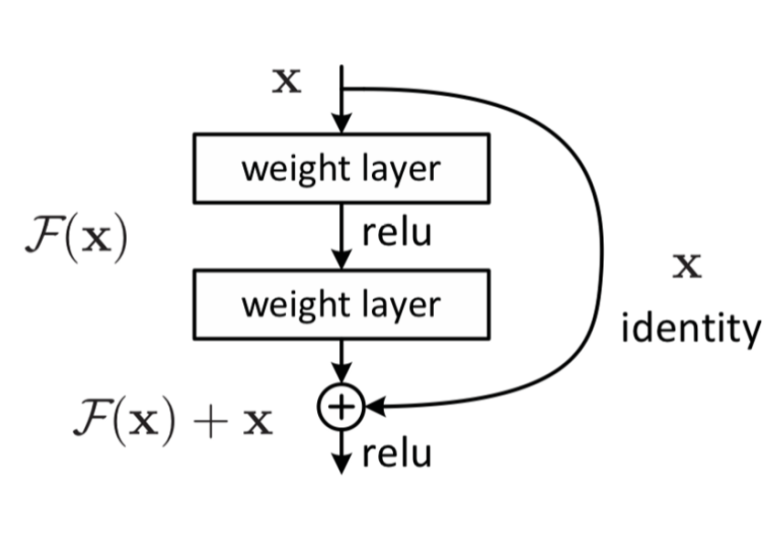

Residual블록 설계 알고리즘을 short-cut 매커니즘으로 설계해서 신경망자체의 깊이를 증가함으로써 ID매핑을 통해 입력 레이어와 출력레이어간의 직접적으로 채널을 구현해서 residaul를 학습하는데 집중하도록 만듭니다.

코드로 구현하면

def residual_block(input_layer, input_channel, filter_num1, filter_num2):
	short_cut = input_layer
	conv = convolutional(input_layer, filters_shape= (1, 1, input_channel, filter_num1))
	conv = convolutional(conv , filters_shape= (3, 3, filter_num1, filter_num2))
 	residual_output = short_cut + conv
	return residual_output​



​

이때 다크넷 컨볼루션이 텐서플로우의 컨볼루션에 batch정규화를 하고 LeakyReLU를 더한것과 같으므로 그것도 구현해놓습니다.

def convolutional(input_layer, filters_shape, downsample=False, activate=True, bn=True):
    if downsample:
        input_layer = ZeroPadding2D(((1, 0), (1, 0)))(input_layer)
        padding = 'valid'
        strides = 2
    else:
        strides = 1
        padding = 'same'

    conv = Conv2D(filters=filters_shape[-1], kernel_size = filters_shape[0], strides=strides,
                  padding=padding, use_bias=not bn, kernel_regularizer=l2(0.0005),
                  kernel_initializer=tf.random_normal_initializer(stddev=0.01),
                  bias_initializer=tf.constant_initializer(0.))(input_layer)
    if bn:
        conv = BatchNormalization()(conv)
    if activate == True:
        conv = LeakyReLU(alpha=0.1)(conv)

    return conv

class BatchNormalization(BatchNormalization):
    def call(self, x, training=False):
        if not training:
            training = tf.constant(False)
        training = tf.logical_and(training, self.trainable)
        return super().call(x, training)



이제 학습할때 순서는

​

1. yolo 신경망 생성하고.

​

2. config파일 세팅된거 읽어오고

​

3. 이미지 경로 train으로 된거랑 test로 된거 읽어오고(라벨링 다 되어있는)

​

4. 거기에 이미지 파일의 라벨링 파일 x_min, y_min,x_max,y_max,class_id순으로 저장한거 읽어오고

​

5. 기존 가중치파일 있으면 읽어와서 학습하는 순서로 진행하면 된다.

​

train 코드

if TRAIN_TRANSFER:
        Darknet = Create_Yolo(input_size=YOLO_INPUT_SIZE)
        load_yolo_weights(Darknet, Darknet_weights) # use darknet weights

    yolo = Create_Yolo(input_size=YOLO_INPUT_SIZE, training=True, CLASSES=TRAIN_CLASSES)
    if TRAIN_FROM_CHECKPOINT:
        try:
            yolo.load_weights(TRAIN_FROM_CHECKPOINT)ㅅ
        except ValueError:
            print("Shapes are incompatible, transfering Darknet weights")
            TRAIN_FROM_CHECKPOINT = False

    if TRAIN_TRANSFER and not TRAIN_FROM_CHECKPOINT:
        for i, l in enumerate(Darknet.layers):
            layer_weights = l.get_weights()
            if layer_weights != []:
                try:
                    yolo.layers[i].set_weights(layer_weights)
                except:
                    print("skipping", yolo.layers[i].name)

for epoch in range(TRAIN_EPOCHS):
    for image_data, target in trainset:
        results = train_step(image_data, target)
        cur_step = results[0]%steps_per_epoch
        print("epoch:{:2.0f} step:{:5.0f}/{}, lr:{:.6f}, giou_loss:{:7.2f}, conf_loss:{:7.2f}, prob_loss:{:7.2f}, total_loss:{:7.2f}"
                .format(epoch, cur_step, steps_per_epoch, results[1], results[2], results[3], results[4], results[5]))

    if len(testset) == 0:
        print("configure TEST options to validate model")
        yolo.save_weights(os.path.join(TRAIN_CHECKPOINTS_FOLDER, TRAIN_MODEL_NAME))
        continue

    count, giou_val, conf_val, prob_val, total_val = 0., 0, 0, 0, 0
    for image_data, target in testset:
        results = validate_step(image_data, target)
        count += 1
        giou_val += results[0]
        conf_val += results[1]
        prob_val += results[2]
        total_val += results[3]
    # writing validate summary data
    with validate_writer.as_default():
        tf.summary.scalar("validate_loss/total_val", total_val/count, step=epoch)
        tf.summary.scalar("validate_loss/giou_val", giou_val/count, step=epoch)
        tf.summary.scalar("validate_loss/conf_val", conf_val/count, step=epoch)
        tf.summary.scalar("validate_loss/prob_val", prob_val/count, step=epoch)
    validate_writer.flush()

    print("\n\ngiou_val_loss:{:7.2f}, conf_val_loss:{:7.2f}, prob_val_loss:{:7.2f}, total_val_loss:{:7.2f}\n\n".
            format(giou_val/count, conf_val/count, prob_val/count, total_val/count))

    if TRAIN_SAVE_CHECKPOINT and not TRAIN_SAVE_BEST_ONLY:
        save_directory = os.path.join(TRAIN_CHECKPOINTS_FOLDER, TRAIN_MODEL_NAME+"_val_loss_{:7.2f}".format(total_val/count))
        yolo.save_weights(save_directory)
    if TRAIN_SAVE_BEST_ONLY and best_val_loss>total_val/count:
        save_directory = os.path.join(TRAIN_CHECKPOINTS_FOLDER, TRAIN_MODEL_NAME)
        yolo.save_weights(save_directory)
        best_val_loss = total_val/count
    if not TRAIN_SAVE_BEST_ONLY and not TRAIN_SAVE_CHECKPOINT:
        save_directory = os.path.join(TRAIN_CHECKPOINTS_FOLDER, TRAIN_MODEL_NAME)
        yolo.save_weights(save_directory)

# measure mAP of trained custom model
mAP_model.load_weights(save_directory) # use keras weights

위와 같이 진행하면 이제 학습이 시작될것이다.

​

나중에 tensorboard --logdir=log해놓으면

​

웹브라우져에서 tensorboard를 볼수있다

​

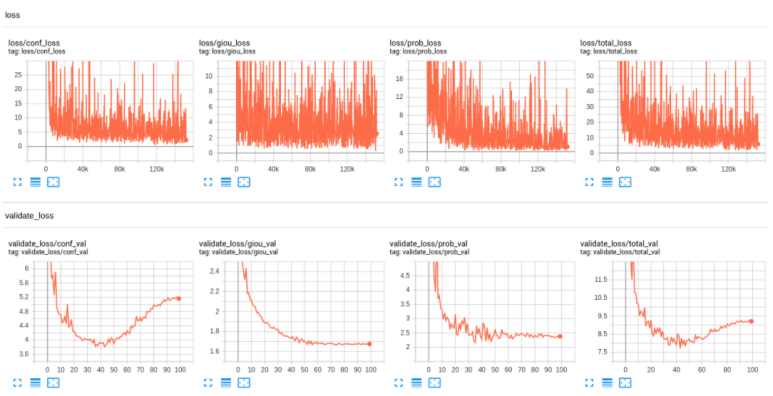

이게 실제로 적용되면

위와 같은 식으로 실시간으로 검증이 된다.

​

잠시 텐서보드하나 사용하려고 왜 이렇게 하냐고 의문을 가지는 분들이 있을수 있는데

​

텐세보드의 강력한 기능인 실시간 이미지화로 값을 분석도 할수있고 실제로 코드로 구현하려면 그려야 할 그래프들이 너무 많기 때문이다.
